短路电流计算,单相短路电流计算

继续提升自己！假如你也是拖延症，那么请和我一起来打卡提升自己，殊途同归，坚持就是胜利！注册电气工程师-供配电，电气专业基础学习打卡第十一天。一、电气工程基础之短路电流计算一，1了解实用短路电流计算的近似条件2了解简单系统三相短路电流的实用计算方法3了解短路容量的概念4了解冲击电流、最大有效值电流的定义和关系二、本课重点1.系统三相短路电流的实用计算方法2.短路容量的概念和计算3.冲击电流、最大有效值电流的定义和关系4.对称分量法三、强化作业、当高压电网发生三相短路故障时，其短路电流周期分量出现最大瞬时值的条件是短路前负载，电压初相位为0短路前负载，电压初相位为90短路前空载，电压初相位为0短路前空载，电压初相位为90、关于布置在同一水平面内的三相导体短路时的电动力，以下描述正确的是。

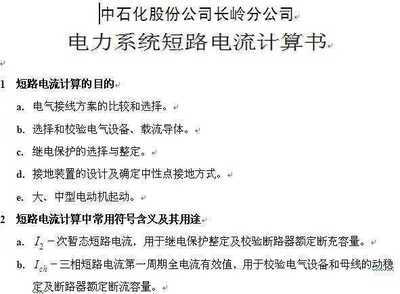

1、短路电流的简化计算法

即使设定了一些假设条件，要正确计算短路电流还是十分困难，对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法，只要记牢7句口诀，就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.Sd三相短路容量(MVA）简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA）简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值（KA)简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值（KA)简称冲击电流峰值校核动稳定x电抗（Ω）其中系统短路容量Sd和计算点电抗x是关键.计算时选定一个基准容量（Sjz）和基准电压（Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值（相对于基准量的比值），称为标幺值（这是短路电流计算最特别的地方，目的是要简化计算）.⑴基准基准容量Sjz100MVA基准电压UJZ规定为8级.230,

2、短路电流的计算条件

⒈假设系统有无限大的容量.用户处短路后，系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定：对于3~35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.⒉在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗，而忽略其电阻；对于架空线和电缆，只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻.⒊短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器，一定能够分断单相短路电流或二相短路电流.。
