三相电动机接线方法图解电工0基础知识，三相电动机接线方法？如图所示：当电动机小于4kw时，三相电动机一般接线为星型接法，就是把电动机接线盒里端子上U1V1W1用连接片连接起来，而另外三个接线端子接电源，这就是星型接法。当电动机大于4kw时，大部分一般用三角形接法，接线盒里各端子首尾用连接片连接，再各接入三相电源，就是三角形接法，具体如图3所示。

1、三相电怎么接地线?

只要插座的地线，接通了总开关的地线接头就可以了。这就是已经接上了地线。三个脚中较长的脚是接地的，可称做接地脚，另外两个较短的脚是把家用电器接入电路，可称它们为导电脚。在设计电源插头时，为考虑到使用者的安全，有意识地将接地脚设计得比导电脚长几个毫米。这是因为在插入三脚插头时，接地脚先接触插座内的接地线，这样可先形成接地保护，后接通电源；反之，在拔出三脚插头时，导电脚先与电源插座内的导电端分开，接地脚后断开。

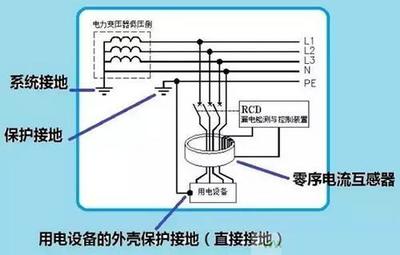

扩展资料接地方式分类我国配电系统的接地方式已使用IEC规定，其分类仍然是以配电系统和电气设备的接地组合来分，一般分为TN、TT、IT系统等。上述字母表示的含义：第一个字母表示电源接地点对地的关系。其中T表示直接接地；I表示不接地或通过阻抗接地。第二个字母表示电气设备的外露可导电部分与地关系。

2、三相电怎么接

Y型接法的示例如图，六个灯泡全打开，三相平衡时，零线的电流为零，不平衡时，零线维持0电势，上面会有电流。Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。特征：1、相与相之间的电压称为线电压，任两相之间的电压都是380V。相与中性点之间的电压称为相电压，任一相对中性点的电压都是220V。

2、能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机。以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路，3、三相电的颜色A相为黄色，B相为绿色，C相为红色，目前有以下几种叫法：A，B，C或L1，L2，L3或U，V，W，顺序都是一样的。
